큰 용량의 세트-연관 사상 캐시 조직의 예

▣ 큰 용량의 세트-연관 사상 캐시 조직의 예

▪  주기억장치의 용량은 16M (224)바이트이다. 따라서 주기억장치의 주소는 24비트이고, 바이트 단위로 주소가 지정된다.

▪  주기억장치는 4-바이트 크기의 블록들 4M (222)개로 구성되어 있다. 그리 고 단어의 길이는 한 바이트이다.

▪  캐시의 용량은 64K (216)바이트이다.

▪  주기억장치의 블록 크기가 4바이트이므로, 캐시 라인의 크기도 4바이트가 되며, 결과적으로 라인 수 m = 16K (214 )개가 된다.

▪  2-way 세트-연관 사상 조직으로 가정한다. 따라서 세트의 수 v = 8K (213 ) 개 이다.

▣ 기억장치 주소 형식

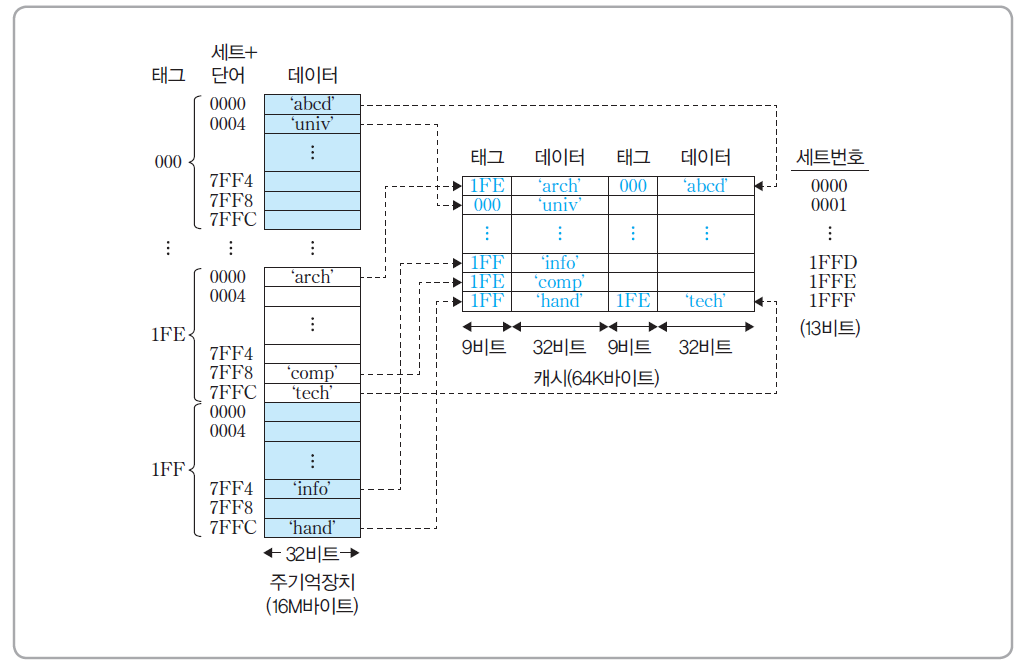

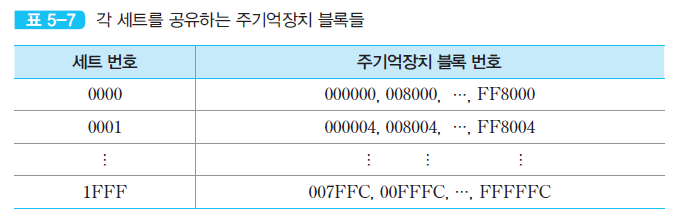

▣ 각 세트가 공유하는 주기억장치 블록들

64KByte 크기의 2-way 세트-연관 캐시의 예

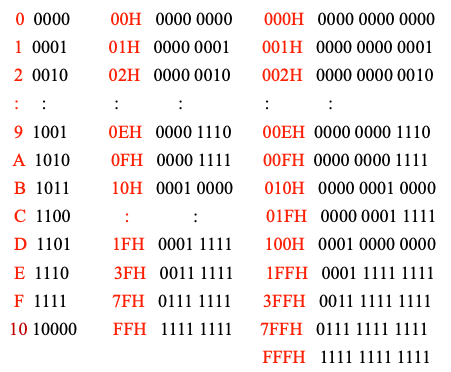

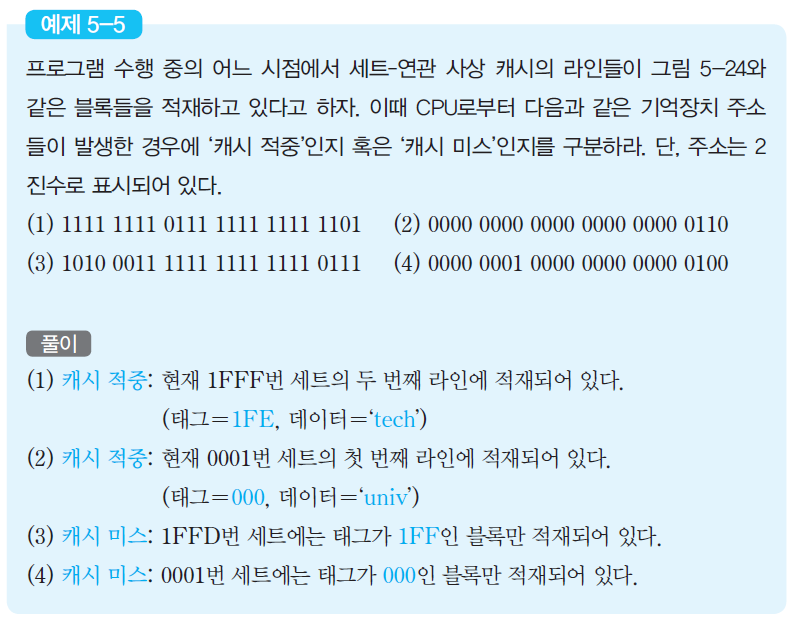

[참고] 16진수(Hexadecimal number)

교체 알고리즘

▣ 세트-연관 사상에서 주기억장치로부터 새로운 블록이 캐시로 적 재될 때, 만약 세트 내 모든 라인들이 다른 블록들로 채워져 있다면, 그들 중의 하나를 선택하여 새로운 블록으로 교체

 교체 알고리즘 : 캐시 적중률을 극대화할 수 있도록 교체할 블록을 선택하기 위한 알고리즘

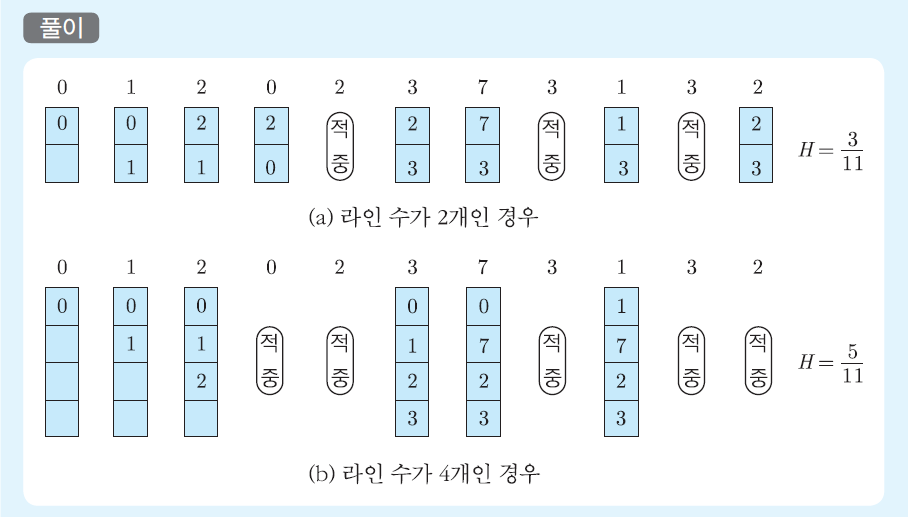

▪  최소 최근 사용(Least Recently Used: LRU) 알고리즘 : 사용되지 않은 채로 가장 오래 있었던 블록을 교체하는 방식

▪  FIFO(First-In-First-Out: FIFO) 알고리즘 : 캐시에 적재된 지 가장 오래된 블 록을 교체하는 방식

▪  최소 사용 빈도(Least Frequently Used: LFU) 알고리즘 : 참조되었던 횟수 가 가장 적은 블록을 교체하는 방식

▪  임의(random) 알고리즘 : 임의로 선택해서 교체

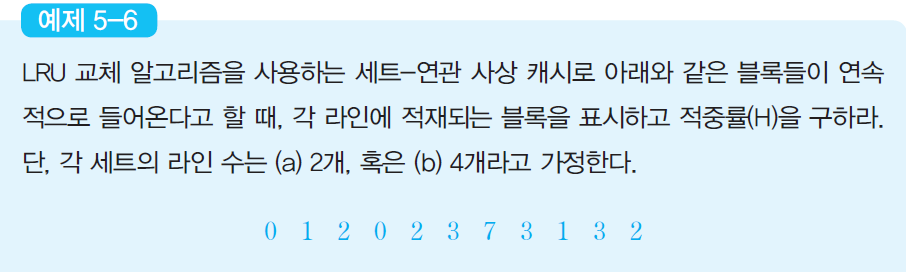

쓰기 정책 (write policy)

▣ 캐시의 블록이 변경되었을 때, 그 내용을 주기억장치에 갱신 하는 시기와 방법의 결정

▣ 종류

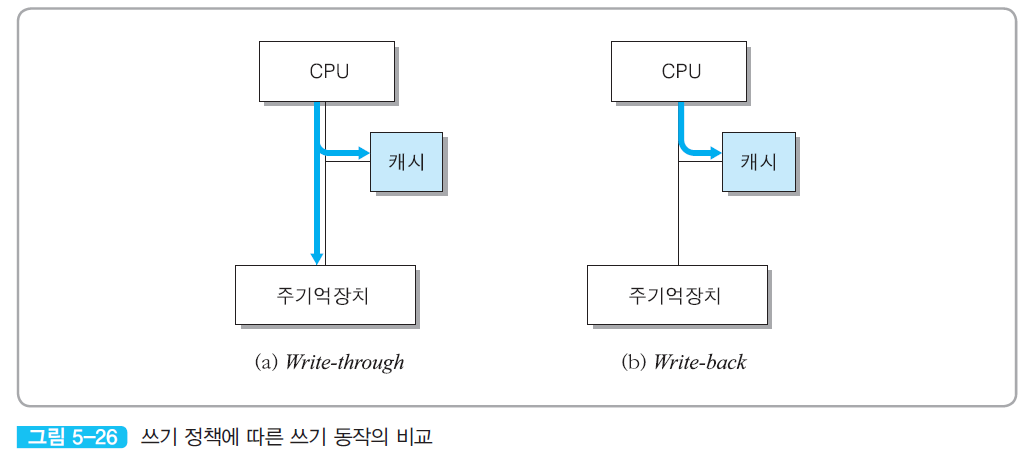

1.  Write-through : 모든 쓰기 동작들이 캐시로 뿐만 아니라 주기억장 치로도 동시에 수행되는 방식

[장점] 캐시에 적재된 블록의 내용과 주기억장치에 있는 그 블록의 내용이 항상 같다

[단점] 모든 쓰기 동작이 주기억장치 쓰기를 포함하므로, 쓰기 시간이 길어진다

2.  Write-back : 캐시에서 데이터가 변경되어도 주기억장치에는 갱신 되지 않는 방식

[장점] 기억장치에 대한 쓰기 동작의 횟수가 최소화되고, 쓰기 시간 이 짧아진다

[단점] 캐시의 내용과 주기억장치의 해당 내용이 서로 다르다(데이터 불 일치 현상)

캐시의 데이터가 수정된 적이 있는 경우에는, 블록을 교체할 때 주 기억장치에 갱신하는 동작이 선행되어야 하며, 그를 위해 각 캐시 라 인이 상태 비트(state bit)를 가지고 있어야 한다

[참고] 다중프로세서시스템에서의 데이터 불일치 문제

▣ 다중프로세서시스템에서의 데이터 불일치 문제(data inconsistency problem) : 주기억장치에 있는 블록의 내용과 캐시 라인에 적재된 블록의 내용이 서로 달라지는 문제

▣ 캐시 일관성 프로토콜(cache coherence protocol) 필요[] MESI 프로토콜 : [8 4.3]에서 설명함.



다중 캐시(multiple cache)

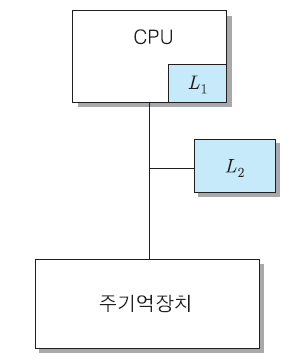

 -칩 캐시(on-chip cache) : 캐시 액세스 시간을 단축시키기 위하여 CPU 칩 내에 포함시킨 캐시 (아래 그림의 L1)

1) 계층적 캐시(hierarchical cache)

▣ -칩 캐시를 1(L1) 캐시로 사용하고, 칩 외부에 더 큰 용량의 2 (L2) 캐시를 설치하는 방식

 L2 L1의 슈퍼-세트(super-set): L2 의 용량이 L1보다 크며, L1 의 모든 내용이 L2에도 존재

▣ 먼저 L1을 검사하고, 만약 원하는 정보가 L1에 없다면 L2를 검사하며, L2에도 없는 경우에는 주기억장치를 액세스

L1은속도가빠르지만용량이작기때문에,L2 보다적중률은더낮다

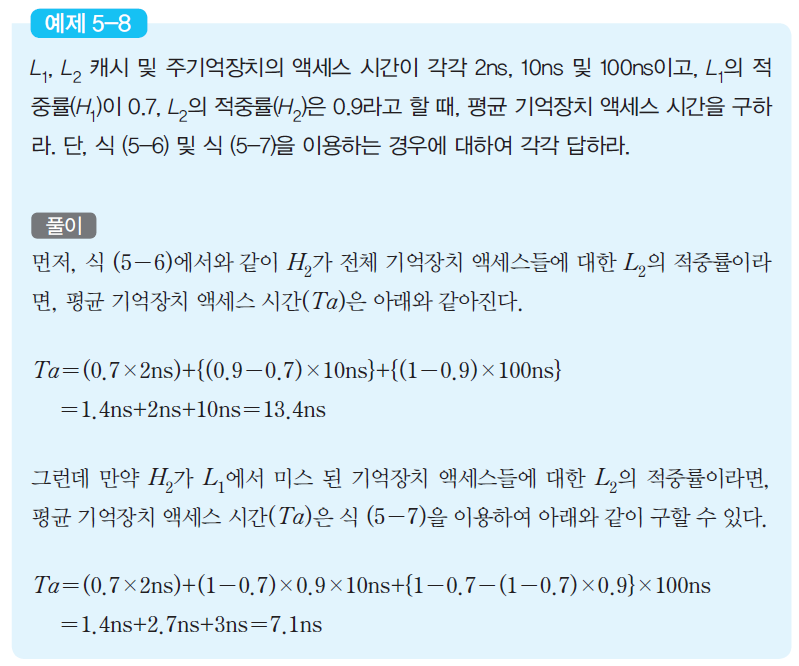

  2-단계 캐시 시스템의 평균 기억장치 액세스 시간 :

Ta = H1 x TL1 + (H2 - H1) x TL2 + (1 - H2) x Tm
만약 H2 L1에서 미스 된 액세스들에 대한 L2의 적중률이라면,

Ta= H1 xTL1 +(1-H1)H2 xTL2 +{1-H1-(1-H1)H2}xTm



분리 캐시 (split cache)

1) 분리 캐시 (split cache)

 캐시를 명령어 캐시와 데이터 캐시로 분리
 명령어 인출 유니트와 실행 유니트 간의 캐시 액세스 충돌 제거

 대부분의 고속 프로세서들에서 사용

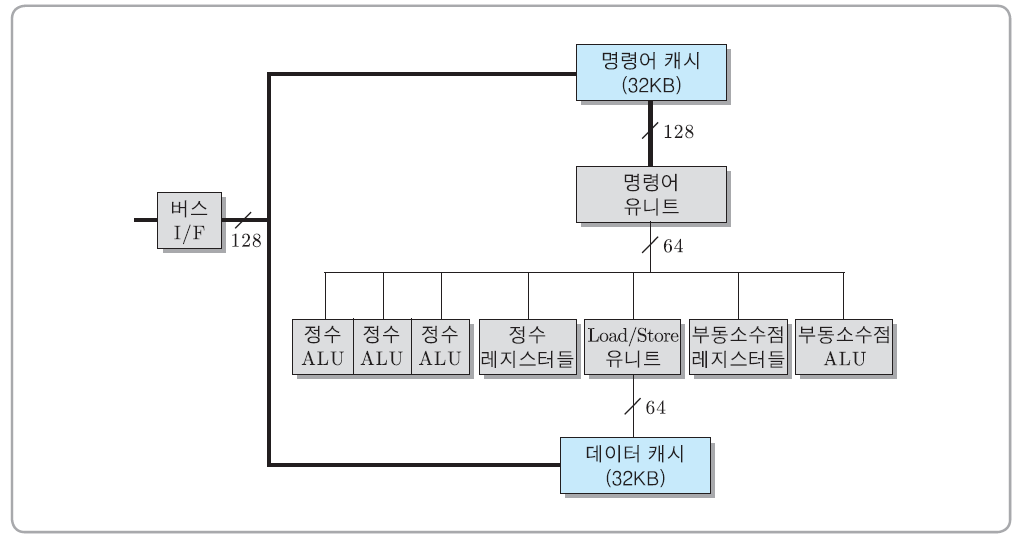

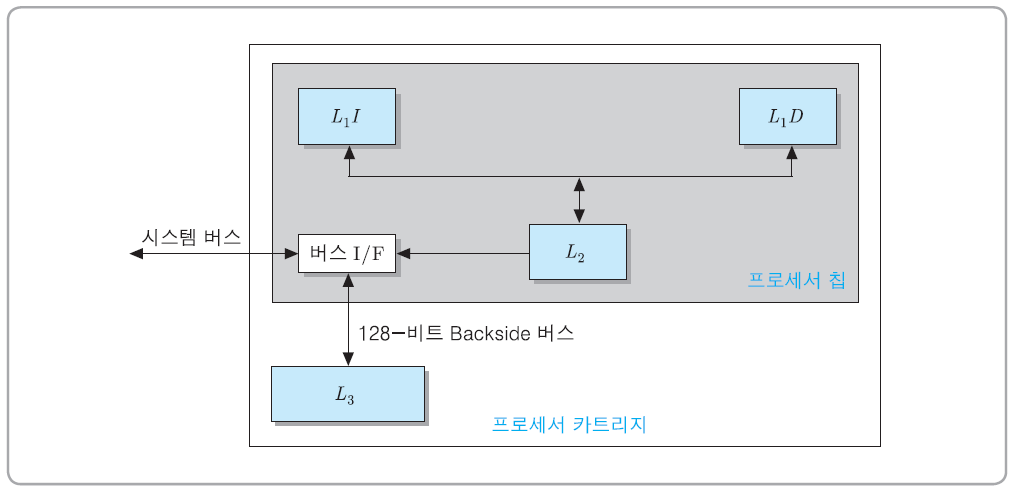

계층적 분리 캐시의 사례 : 인텔 이타늄(Itanium) 프로세서

멀티-코어 프로세서의 캐시 구조

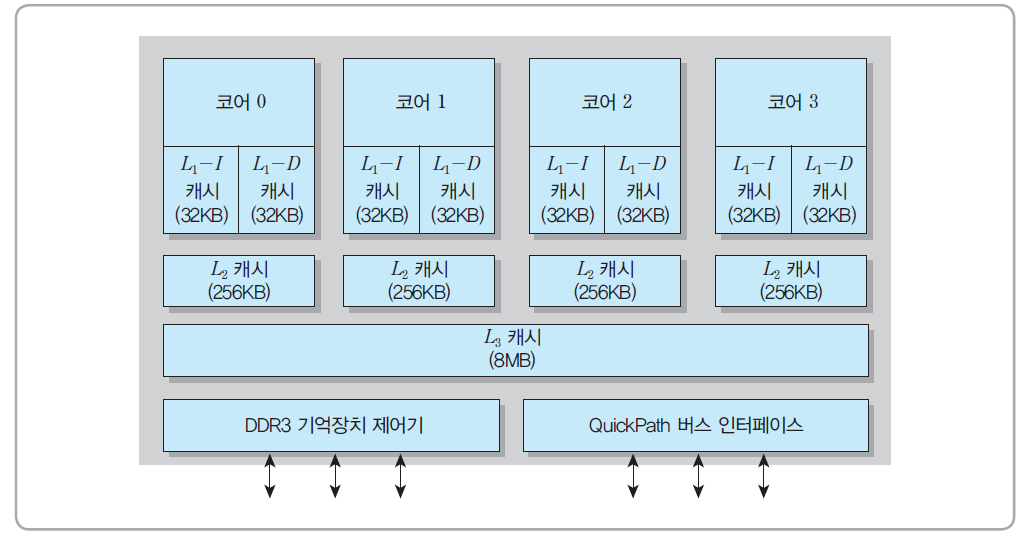

 [] 인텔 i7-990X 쿼드-코어 프로세서의 3-레벨 캐시 구조
