[ 컴퓨터구조 ] 3.1-2 컴퓨터 산술과 논리 연산

▣ 컴퓨터의 가장 근본이 되는 기능

▪ 수치에 대한 산술적 계산

▪ 논리 데이터에 대한 연산

▣ 산술적 계산

▪정수와 부동소수점 수라는 두 가지 형태의 수들에 대하여 수행

▣ 논리 연산

▪0과 1의 배열로 표현되는 2진 데이터에 대하여 이루어 짐

▣ 산술논리연산장치(ALU)

▪ CPU 내부의 핵심 구성요소로서, 산술 연산과 논리 연산을 수행하는 하드 웨어

3.1 ALU의 구성 요소

▣ 산술 연산장치

▪ 산술 연산들(+, -, ×, ÷)을 수행

▣ 논리 연산장치

▪ 논리 연산들(AND, OR, XOR, NOT 등)을 수행

▣ 시프트 레지스터(shift register)

▪ 비트들을 좌측 혹은 우측으로 이동시키는 기능을 가진 레지스터

▣ 보수기(complementer)

▪ 2진 데이터를 2의 보수로 변환(음수화)

▣ 상태 레지스터(status register)

▪ 연산 결과의 상태를 나타내는 플래그(flag)들을 저장하는 레지스터

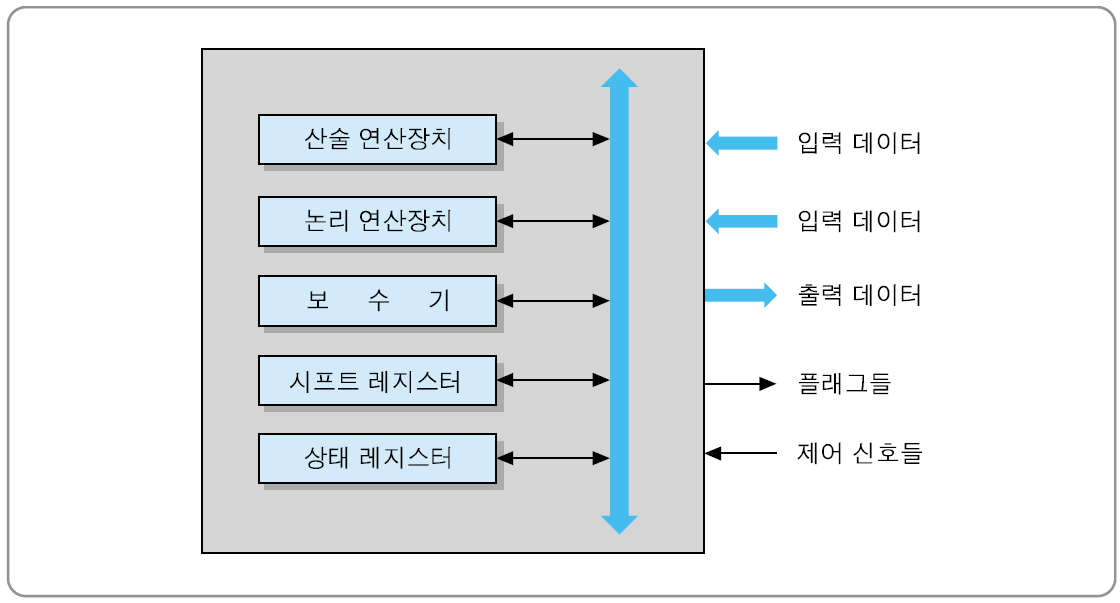

ALU의 내부 구성 요소들

3.2 정수의 표현

정수의 표현

▣ 2진수 체계

▪ 0, 1, 부호 및 소수점으로 수를 표현

➢ [예] -13.62510 = -1101.1012

▣ 부호 없는 정수 표현의 예

▪ 00111001 =57

▪00000000 = 0

▪00000001  = 1

▪10000000  = 128

▪11111111 = 255

▣n-비트 2진수를 부호 없는 정수 A로 변환하는 방법



소수와 음수의 표현

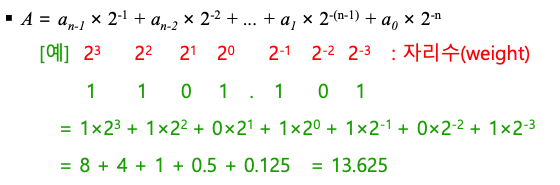

▣ 최상위 비트인 an-1의 좌측에 소수점이 있는 소수의 10진수 변환방법

▣ 음수 표현 방법

▪ 부호화-크기 표현(signed-magnitude representation)

▪ 1의 보수 표현(1's complement representation)
▪ 2의 보수 표현(2's complement representation)

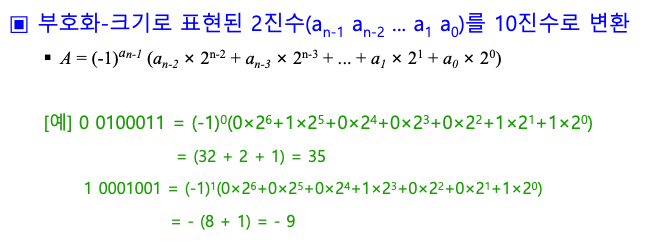

부호화-크기 표현

▣ 맨좌측 비트는 부호 비트, 나머지 (n-1)개의 비트들은 수의 크기 (magnitude)를 나타내는 표현 방식

▣ 결점

▪ 덧셈과 뺄셈을 수행하기 위해서는 부호 비트와 크기를 비교하여 처리 하는 복잡한 과정 필요

▪ 0에 대한 표현이 두 개 존재

0 0000000 = + 0

1 0000000 = -0

➔n-비트 단어로 표현할 수 있는 수들이 2^n 개가 아닌, (2^n -1)개로 감소



보수 표현

▣ 1의 보수(1's complement) 표현

▪ 모든 비트들을 반전 (0→1, 1→0)



▣ 2의 보수(2's complement) 표현

▪ 모든 비트들을 반전하고, 결과값에 1을 더한다

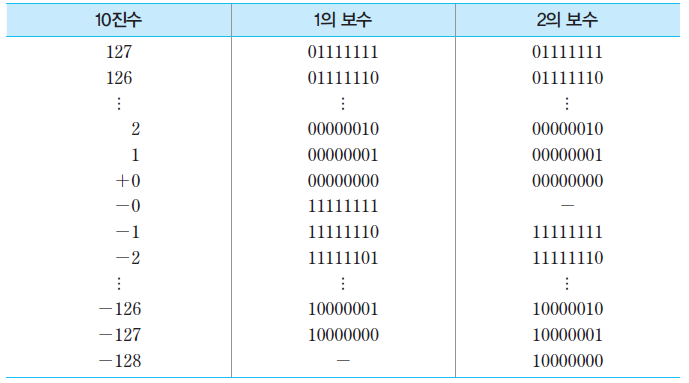

8-비트 2진수로 표현할 수 있는 10진수 범위

▣ 1의 보수 : - (27 - 1) ∼ + (27 - 1)

▣ 2의 보수 : - 27 ∼ + (27 - 1)

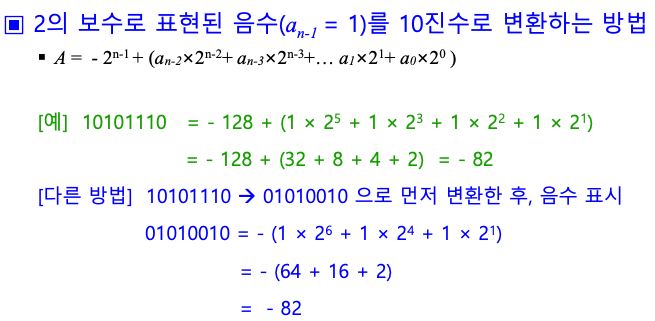

2의 보수 -> 10진수 변환

▣ 2의 보수로 표현된 양수(an-1 = 0)를 10진수로 변환하는 방법

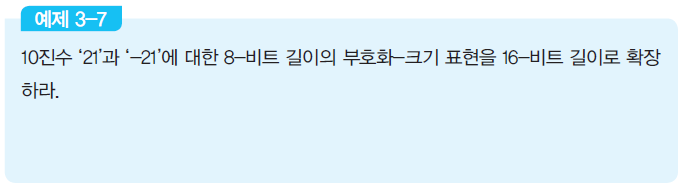

비트 확장 (Bit Extension)

▣ 데이터의 길이(비트 수)를 늘리는 방법

▪ 필요성: 데이터를 더 많은 비트의 레지스터에 저장하거나, 더 긴 데이 터와 연산을 수행하기 위해 필요 (8비트 -> 16비트로...)

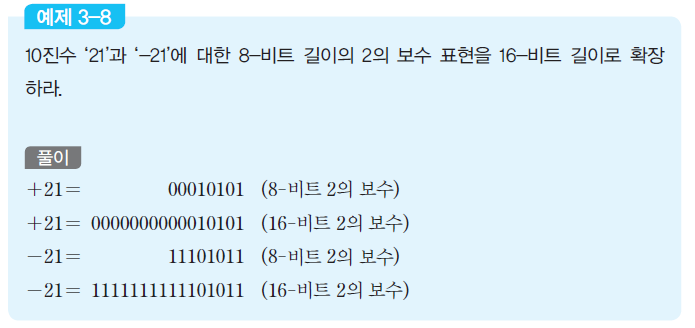

▣ 2의 보수 표현의 경우

▪확장되는 상위 비트들을 부호 비트와 같은 값으로 세트

▣ 부호-비트 확장(sign-bit extension)이라 함
